D71手柄對夾式軟密封蝶閥

D71手柄對夾式軟密封蝶閥可適用于食品、醫藥、化工等凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
對夾軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

在線咨詢

021-66861950

D71手柄對夾式軟密封蝶閥介紹

特點

小型輕便，容易拆裝及維修，并可有任意位置安裝。
結構簡單，緊湊，90°回轉啟閉迅速。
操作扭矩小，省力輕巧。
流量特性趨于直線，調節性能好。
啟閉試驗次數多達數萬次，壽命長。
達到完全密封，氣體試驗泄漏為零。
選擇不同零部件材質，可適用多種介質。

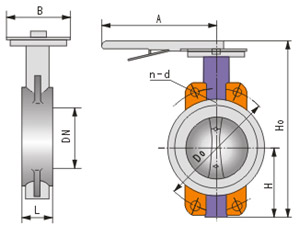

結構示意圖

D71X/J-（6,10,16）Z.Q.C.P.R系列尺寸

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）
公稱通徑		結構長度（標準值）	外形尺寸（參考值）				0.6MPa		1.0 MPa		1.6 MPa
毫米	英寸	L	H	Ho	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
65	21/	46	70	250	270	65	130	4-14	145	4-18	145	4-18
80	3	46	83	275	270	65	150	4-18	160	8-18	160	8-18
100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22

注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。
