UG型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中，保護各種計量器、泵機、閥門、疏水器等設備。
UG型過濾器壓力損失小，流通面積大，抗污性強。排污方便。
U型過濾器是直接連入管道使用。在生產過程中，流體會隨著管道流經U型過濾器，液體先通過桶體而后進入濾籃，流體從濾籃的縫隙中流出，直至過濾器的出口被排出，流體中的固體雜質顆粒為濾籃所阻擋，與流體分離完成過濾。使用一段時間后，固體雜質在濾籃中堆積，這時只要旋開主管底部的螺塞，將桶體內的液體排凈，拆卸法蘭，清洗濾籃后重新裝入，就能完成雜質的清理了。
| Type 型號 | Pressure Nominal(MPa) 公稱壓力 | Working Temperature(℃) 工作溫度 | Filter Net Eye Number 濾網目數 | APPlicable Media 適用介質 |
|---|---|---|---|---|
| YG—W | 2.0 | 300 | 20～150 | Steam，Air，Water，Oil |
| YG—F | 5．O | 425 | 20～150 | 蒸汽、空氣、水、油 |

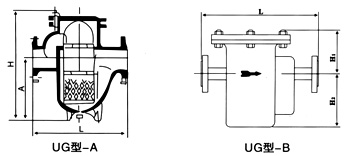

| Type 型號 | Nominal Diameter(DN)公稱通徑 | External dimensions(mm)外形尺寸 | ||
|---|---|---|---|---|
| A | L | H | ||
| UG型一A | 10 | 150 | 80 | 125 |
| 15 | 150 | 80 | 125 | |
| 20 | 180 | 100 | 153 | |
| 25 | 180 | 100 | 153 | |
| 40 | 200 | 155 | 304 | |
| 50 | 300 | 155 | 340 | |
| 65 | 340 | 220 | 380 | |
| 80 | 400 | 250 | 420 | |
| 100 | 500 | 295 | 502 | |
| 150 | 600 | 335 | 650 | |
| 200 | 786 | 395 | 770 | |
| UG型一B | Nominal Diameter(DN)公稱通徑 | External dimensions(mm)外形尺寸 | ||
| L | H1 | H2 | ||
| 15 | 270 | 90 | 145 | |
| 20 | 270 | 90 | 145 | |
| 25 | 270 | 90 | 145 | |
| 32 | 320 | 125 | 175 | |
| 40 | 320 | 125 | 175 | |
| 50 | 320 | 125 | 175 | |
| 65 | 430 | 140 | 220 | |
| 80 | 430 | 140 | 220 | |
| 100 | 430 | 140 | 220 | |
| 125 | 460 | 160 | 235 | |
| 150 | 460 | 170 | 235 | |
| 200 | 460 | 190 | 235 | |
