GHF-1型防火呼吸閥

GHF-1型防火呼吸閥是裝于油罐頂部,起減少罐內油品的蒸發損耗與控制罐內壓力及防火安全作用。

在線咨詢
021-66861950

GHF-1型防火呼吸閥 介紹

操作壓力

正壓:+180mm水柱 負壓:-30mm水柱

安裝方法

將油罐頂呼吸閥
 ①、(如圖示,下同)取下,然后將擋板
 ②、折疊從接合管
 ③、送入罐
 ④、內展平,而后將固定板盤置于接合管法蘭的中心位置,把靜電接地線
 ⑤、墊圈壓在呼吸閥連接螺栓下方,然后將呼吸閥重新安裝好即可。

  1. 呼吸閥擋板吊裝于呼吸閥與油罐的接合管下方,以 減少大呼吸過程中油氣外溢的損失。

  2. 訂貨時請指明名稱、規格、圖號。罐頂接合管實際 高度n.

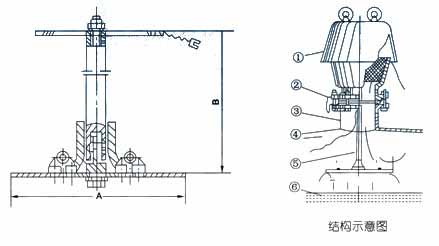

結構示意圖


主要外形與法蘭連接尺寸

規格(DN)圖號重量(㎏/臺)安裝尺寸(毫米)
AB
80Fcl-80-00≈2Φ198n+常數
100Fcl-100-00≈3Φ228n+常數
150Fcl-150-00≈5Φ318n+常數
200Fcl-200-00≈8Φ438n+常數
250Fcl-250-00≈11Φ546n+常數
