適用范圍

當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。

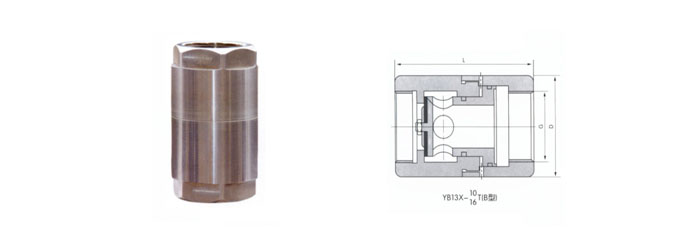

結構圖

結構特點

Y13X型比例式減壓閥主要由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。本閥閥體由兩部分組成，并采用內螺紋連接式。閥內有活塞為燈罩式，底部有數個圓孔，底面接有閥座（丁腈橡膠）與閥體直接密封。該閥結構嚴謹、新穎、運行流暢（水流穩，無噪聲）、體形輕巧（節約安裝空間）、便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用全銅或不銹鋼，適用于清潔水和海水，不怕結垢和銹蝕。

工作原理

Y13X型比例式減壓閥在進口壓力流動介質的作用下，浮動活塞被推開，介質通過。由于活塞兩端截面積不同而造成的壓力差改變了閥后的壓力，也就是在管路有壓力的情況下，活塞兩端的面積比構成了閥前與閥后的壓力比。無論閥前壓力如何變化，閥后靜壓及動壓按比例可減至相應的壓力值。

外形尺寸
