D371蝸輪對夾式軟密封蝶閥

D371蝸輪對夾式軟密封蝶閥適用于溫度≤120℃,公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、;臺金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

在線咨詢
021-66861950

D371蝸輪對夾式軟密封蝶閥 介紹

特點

  • 設計新穎、合理,結構獨特,重量輕,啟閉迅速。

  • 操力矩小,操作方便,省力靈巧。

  • 可以任何位置安裝、維修方便。

  • 密封件可以更換,密封性能可靠達到雙向密封零泄漏。

  • 密封材料耐老化、耐腐蝕,使用壽命長等特點。

采用標準

設計標準:GB/T12238-1989,lS0 10631-1994或BS EN593-1998
 法蘭連接尺寸 GB/T17241.6-1998,IS0 7005-2或BSEN 1092-2002
 結構長度 : GB/T1 2221-1989,lS0 5752-1988或BS EN558-1
 壓力試驗:GB/T13927-1 99,JB/T9092-1999, lS0 5028-1993或BS 6755-l-1986

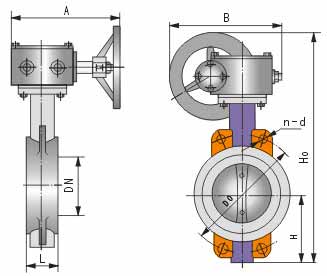

結構示意圖


D371X/J-(6,10,16)Z.Q.C.P.R系列尺寸

公稱通徑結構長度
       (標準值)
外形尺寸(參考值)連接尺寸(標準值)
0.6MPa1.0 MPa1.6 MPa
毫米英寸LHHoABD0n-dD0n-dD0n-d
50243633061802001104-141254-181254-18
6521/246703211802001304-141464-181454-18
80346833461802001504-181608-181608-18
1004521053871802001704-181808-181808-18
1255561154111802002008-182108-182108-18
1506561374472702802258-182408-222408-22
2008601645722702802808-182958-2229512-22
250106820664627028033512-1835012-2235512-26
300127823073838042039512-2240012-2241012-26
350147824876138042041512-2246016-2247016-26
4001610228987745047049516-2251516-2652516-30
4501811432093848049055016-2256520-2658520-30
5002012734399348049060020-2262020-2665020-33
60024154413113148049070520-2672520-3077020-36
70028165478147664066081024-2684024-3084024-36
80032190525153364066092024-3095024-3395024-39
900362065851655750860102024-30105028-33105028-39
1000402166401765850900112028-30116028-36117028-42
1200482547551995850900134032-33138032-39139032-48
14005627991023101000925156036-36159036-42159036-48
160064318103025951000925176040-36182040-48182040-56
180072356114028101100980197044-39202044-48202044-56
200080406125031001100980218048-42223048-48223048-62
