H41國標升降式止回閥

H41國標升降式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。

在線咨詢

021-66861950

H41國標升降式止回閥介紹

結構與特點

選材考究，符合國內、外相關標準，材料的全面質量高。
密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
產品按國家標準GB/T12235設計制造。
可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。

執行標準

類型	設計與制造	結構長度	法蘭尺寸	壓力溫度	試驗-檢驗
旋啟式止回閥	GB12236	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/9092
升降式止回閥	GB12235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/9092

壓力試驗

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
氣密封試驗	0.5-0.7

主要零件材料及性能

體、蓋、板	閥桿	密封面	墊片	密封面	工作溫度℃	適用介質
WCB	WCB	1Cr13	增強柔性石墨 1Cr13/ 柔性石墨 PTFE 齒輪墊片	13Cr STL 本體材料尼龍	≤425	水蒸汽油品
WC6	WC6				≤540
WC9	WC9				≤570
ZGCr5Mo	ZGCr5Mo				≤550
ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti			≤200	硝酸類
ZG1Cr18Ni12Mo9Ti	ZG1Cr18Ni12Mo9Ti	ZG1Cr18Ni12Mo9Ti			≤200	醋酸類

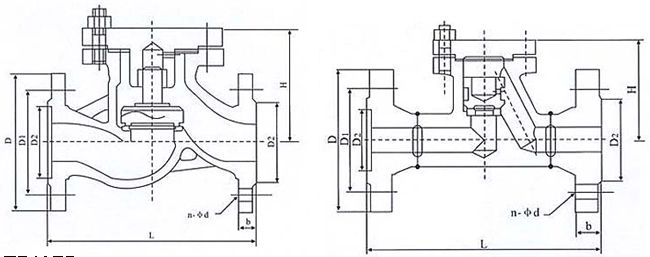

H41國標升降式止回閥 PN l.6MPa ～l0.0MPa 外形尺寸圖

H41國標升降式止回閥主要尺寸和重量

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	W(kg)
凸面法蘭 RF H41H H41Y H41W H41N 16C 16P 16R	15	130	95	65	45	14	4-14	58	2.0
	20	150	105	75	55	14	4-14	63	2.7
	25	160	115	85	65	14	4-14	71	3.5
	32	180	135	100	78	16	4-18	84	5.4
	40	200	145	110	85	16	4-18	96	6.5
	50	230	160	125	100	16	4-18	115	9.1
	65	290	180	145	120	18	4-18	145	14
	80	310	195	160	135	20	8-18	156	25
	100	350	215	180	155	20	8-18	170	40
	125	400	245	210	185	22	8-18	201	56
	150	480	280	240	210	24	8-23	238	90
2.5MPa	15	130	95	65	45	16	4-14	60	4
凸面法蘭 RF H41H H41Y H41W H41N 25 25P 25R	20	150	105	75	55	16	4-14	64	5
	25	160	115	85	65	16	4-14	68	6
	32	180	135	100	78	18	4-18	79	9
	40	200	145	110	85	18	4-18	98	12
	50	230	160	125	100	20	4-18	110	16
	65	290	180	145	120	22	8-18	160	24
	80	310	195	160	135	22	8-18	170	31
	100	350	230	190	160	24	8-23	195	45
	125	400	270	220	188	28	8-25	225	68
	150	480	300	250	210	30	8-25	255	100

H41國標升降式止回閥 PN 4.0MPa～10.0MPa 主要尺寸和重量

4.0MPa	DN	L	D	D1	D2	b	n-d	H	重量
凹凸法蘭 MFM H41H H41Y H41W H41N 40 40P 40R 40I	15	130	95	65	40	16	4-14	100	4
	20	150	105	75	51	16	4-14	105	5
	25	160	115	85	58	16	4-14	120	6
	32	180	135	100	66	18	4-18	130	9
	40	200	145	110	76	18	4-18	135	12
	50	230	160	125	88	20	4-18	149	15
	65	290	180	145	110	22	8-18	164	18
	80	310	195	160	121	22	8-18	169	25
	100	350	230	190	150	24	8-23	194	35
	125	400	270	220	176	28	8-25	225	65
	150	480	300	250	204	30	8-25	255	100
6.4MPa	15	210	105	75	40	18	4-14	100	7
凹凸法蘭 MFM H41H H41Y H41W H41N 64 64P 64R 64I	20	230	125	90	51	20	4-18	110	11
	25	230	135	100	58	22	4-18	125	13
	32	260	150	110	66	24	4-23	152	14
	40	260	165	125	76	24	4-23	168	20
	50	300	175	135	88	26	4-23	170	23
	65	340	200	160	110	28	8-23	188	37
	80	380	210	170	121	30	8-23	205	46
	100	430	250	200	150	32	8-25	230	68
	125	500	295	240	176	36	8-30	245	93
	150	550	340	280	204	38	8-34	265	120
10.0MPa	15	210	105	75	40	20	4-14	100	7
凹凸法蘭 MFM H41H H41Y H41W H41N 100 100P 100R 100I	20	230	125	90	51	22	4-18	110	11
	25	230	135	100	58	24	4-18	125	13
	32	260	150	110	66	24	4-23	140	14
	40	260	165	125	76	26	4-23	168	25
	50	300	195	145	88	28	4-25	170	28
	65	340	200	170	110	32	8-25	188	42
	80	380	230	180	121	34	8-25	205	65
	100	430	265	210	150	38	8-30	230	95
	125	500	310	250	176	42	8-34	245	115
	150	550	350	290	204	46	12-34	265	142
160 160P 160R 160I	32	260	165	115	85	30	4-25	170
	40	260	175	125	92	32	4-27	190
	50	300	215	165	132	36	8-25	300
	65	340	245	190	152	44	8-30	300
	80	380	260	205	168	46	8-30	370
	100	430	300	240	200	48	8-34	410
