HH44Z/X、HH44-l6微阻緩閉式止回閥用于給排水管道安裝在水泵出口處用來防止介質逆流和消除破壞性水錘,并能有效地減少閥門關閉水錘壓力可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯署流體阻力小 水錘消除機構設計新穎密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。本公司生產的徽阻緩閉止回閥可用在清水、污水、海水等介質的排水管道上,既能防止介質的倒流叉能有效地限制破壞性水錘保證管線的使用安全。

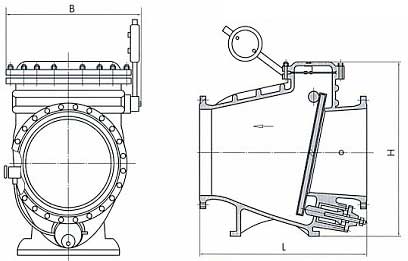

結構示意圖
主要零件材料
零件名稱 | 閥體、閥蓋 | 閥 瓣 | 閥 軸 |
---|---|---|---|
材 料 | 灰鑄鐵、鑄鋼 | 鋼板、橡膠組合件 | 不銹鋼 |
主要技術參數
型號 | 公稱通徑 DN(mm) | 公稱壓力 PN(MPa) | 試驗壓力Ps(MPo) | 最高工作壓力 (MPa) | 工作溫度 | 適用介質 | |
---|---|---|---|---|---|---|---|
殼體 | 密封 | ||||||
T 16 HH44X-10 H 25 | 20-800 | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃(根 據用戶要求 可達200℃) | 水、弱腐 蝕性介質 |
T HH44X H | 1.6 | 2.4 | 1.76 | 1.6 | |||
HH44Z/X | 2.5 | 3.75 | 2.75 | 2.5 |
主要外形尺寸(法蘭連接尺寸:按JB/T79—94)
公稱壓力 (MPa) | 公稱通徑 DN(mm) | 尺 寸 | ||
---|---|---|---|---|
L | H | B | ||
1.0 1.6 2.5 | 40 | 200 | 300 | 220 |
50 | 230 | 300 | 270 | |
65 | 290 | 320 | 290 | |
80 | 310 | 354 | 300 | |
100 | 350 | 350 | 320 | |
125 | 400 | 380 | 340 | |
150 | 480 | 500 | 410 | |
200 | 500 | 580 | 450 | |
250 | 600 | 670 | 550 | |
300 | 700 | 730 | 580 | |
350 | 800 | 820 | 630 | |
400 | 900 | 920 | 700 | |
450 | 1000 | 950 | 800 | |
500 | 1100 | 1100 | 900 | |
600 | 1300 | 1200 | 990 | |
700 | 1400 | 1550 | 1120 | |
800 | 1500 | 1700 | 1300 |
