DT373蝸輪對夾式彈性硬密封蝶閥

DT373蝸輪對夾式彈性硬密封蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統(tǒng)偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節(jié)流量和截斷流體的裝置。

在線咨詢

021-66861950

DT373蝸輪對夾式彈性硬密封蝶閥介紹

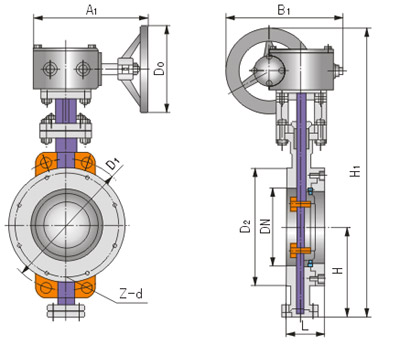

結構示意圖

主要技術參數

公稱通徑	DN	50～1200
公稱壓力	PN	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度實驗	0.9	1.5	2.4	3.75	6.0
	密封實驗	0.66	1.1	1.76	2.75	4.4
	氣密封實驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～<600℃

主要零件材質

零件名稱	材質
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

注：Dt-代表彈性密封結構。

主要外形和連接尺寸

產品名稱	公稱通徑		結構長度（標準值）L	外形尺寸（參考值）										連接尺寸（標準值）
	公稱通徑			H	Dt373H			Dt673H			Dt973H			PN0.6MPa		PN1.0MPa
	mm	inch		H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
Dt(3.6.9)73H-(6.10)C.P.R.V系列對夾式彈性金屬硬密封蝶閥	50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
	65	21/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18
	80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18
	100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
	125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
	150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22
	200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22
	250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22
	300	12	83	283	800	380	420	1035	450	220	1070	300	315	395	12-22	400	12-22
	350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	460	16-22
	400	16	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-26
	450	18	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26
	500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26
	600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30
	700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30
	800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33
	900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33
	1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
	1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-39

產品名稱	公稱通徑		結構長度（標準值）L	外形尺寸（參考值）										連接尺寸（標準值）
	公稱通徑			H	Dt373H			Dt673H			Dt973H			PN1.6MPa		PN2.5MPa
	mm	inch		H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
Dt(3.6.9)73H-(16、25)C.P.R.V系列對夾式彈性金屬硬密封蝶閥	50	2	43	112	350	180	200	625	245	72	530	250	255	125	4-14	125	4-18
	65	21/2	46	115	370	180	200	625	245	72	530	250	255	145	4-14	145	8-18
	80	3	49	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18
	100	4	56	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22
	125	5	64	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26
	150	6	70	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26
	200	8	71	208	605	270	280	850	250	170	775	300	315	295	12-22	310	12-26
	250	10	76	243	680	270	280	925	250	170	945	300	315	355	12-26	370	12-30
	300	12	83	283	825	380	420	1035	450	220	1070	300	315	410	12-26	430	16-30
	350	14	92	310	900	380	420	1070	450	220	1140	300	315	470	16-26	490	16-33
	400	16	102	340	980	450	470	1190	450	220	1210	300	315	525	16-30	550	16-36
	450	18	114	380	1030	480	490	1250	650	280	1335	575	714	585	20-30	600	20-36
	500	20	127	410	1105	480	490	1290	650	280	1415	575	714	650	20-33	660	20-36
	600	24	154	470	1310	480	490	1455	850	380	1605	656	810	770	20-36	770	20-39
	700	28	165	550	1435	640	660	1585	850	380	1844	656	810	840	24-36	875	24-42
	800	32	190	640	1605	640	660	1700	1250	380	2040	656	810	950	24-39	990	24-48
	900	36	203	710	1745	750	860	1865	1250	380	2255	785	863	1050	28-39	1090	28-48
	1000	40	216	770	1885	850	900	2015	1250	380	2380	785	863	1170	28-42	1210	28-56
	1200	48	254	890	2105	850	900	2250	1250	380	2640	785	863	1390	32-48	1420	32-56

用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
注：Dt-代表彈性密封結構。

主要外形和連接尺寸

產品名稱	公稱通徑		結構長度（標準值）L	外形尺寸（參考值）										連接尺寸（標準值）
	公稱通徑			H	Dt373H			Dt673H			Dt973H			PN4.0MPa
	mm	inch		H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d
Dt(3.6.9)73H-40C.P.R.V 系列對夾式彈性金屬硬密封蝶閥	50	2	43	112	350	180	200	625	250	170	530	250	255	125	4-18
	65	21/2	46	115	370	270	280	625	250	170	530	250	255	145	8-18
	80	3	49	120	380	270	280	645	250	170	565	250	255	160	8-18
	100	4	56	138	420	270	280	675	250	170	600	250	255	190	8-22
	125	5	64	164	460	380	420	715	450	220	640	250	255	220	8-26
	150	6	70	175	555	380	420	800	450	220	705	300	315	250	8-26
	200	8	71	208	605	450	470	850	450	220	775	300	315	320	12-30
	250	10	76	243	680	450	470	925	450	280	945	300	315	385	12-33
	300	12	83	283	825	450	470	1035	650	280	1070	300	315	450	16-33
	350	14	92	310	900	480	490	1070	650	280	1140	300	315	510	16-36
	400	16	102	340	980	480	490	1190	650	280	1210	300	315	585	16-39
	450	18	114	380	1030	640	660				1335	575	714	610	20-39
	500	20	127	410	1105	640	660				1415	575	714	670	20-42
