蝶形止回閥
您當前的位置:首頁 >> 閥門產品中心 >> 止回閥 >> 蝶形止回閥

HH49型微阻緩閉蝶式止回閥

HH49型微阻緩閉蝶式止回閥適用于公稱壓力1 MPa,介質溫度≤80%的清水、污水、海水等介質管道上,以及給、排水加壓泵組上。通過本蝶式止回閥獨特的微阻緩閉裝置,能有效地防止水錘的發生,保證管路系統安全運行。

在線咨詢
021-66861950

HH49型微阻緩閉蝶式止回閥 介紹

特點

  1. 由于本止回閥設有微阻緩閉裝置,能有效地防止水擊現象的發生,保證管道正常運行。

  2. 本止回閥設計結構獨特新穎,體積小、重量輕。

  3. 密封面為橡膠對金屬的軟密封,密封性能可靠。耐磨損,使用壽命長。

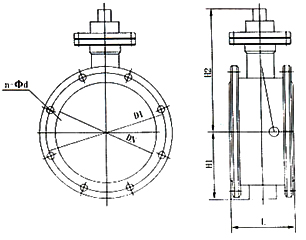

結構示意圖


主要零件材料

閥體球墨鑄鐵
       灰鑄鐵
蝶板鑄鋼
       不銹鋼
閥桿不銹鋼
盛扭面丁睛橡膠

主要外形尺寸與法蘭連接尺寸

公稱通徑
       (DN)
產要尺寸法蘭尺寸和螺栓規格
1.0MPa
LH1H2D1n-Φd
1001901102101808-18
1252001232202108-18
1502101402502408-23
20023016828029512-23
25025019531035012-23
30027022035040016-23
35029025041046016-25
40031028349051520-25
45033030852056520-25
50035033558562020-30
60039039064072524-30
70043044870084024-34
80047050575095028-34
900510555810105028-34
1000550610860116028-34
1200630725980138032-41
