蝶形止回閥
您當前的位置:首頁 >> 閥門產品中心 >> 止回閥 >> 蝶形止回閥

蝶式緩沖止回閥

東鍋泵閥公司生產的HH47、H47XF、HDH47X蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處,防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密副可靠、耐磨損、緩沖性能好等特點 是工業用水和城市排污的最佳產品。

在線咨詢
021-66861950

蝶式緩沖止回閥 介紹

原理特點

蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處,防止管網中介質逆流,自動消除破壞性水錘,從而保證水泵和管路不受損壞。蝶式緩沖止回閥主要同閥體、閥瓣、緩沖裝置和微量調節閥組成。蝶式緩沖止回閥具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點,H47X、HH47X、HH47H、H47XF、HDH47X型蝶式緩沖止回閥是工業用水和城市排污的最佳產品。

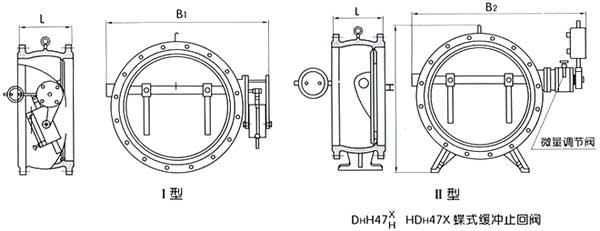

結構圖


主要零件材料

零件名稱閥體蝶 板密封圈閥桿填料
材料  灰鑄鐵
       碳鋼
灰鑄鐵、鑄鋼、球墨鑄鐵丁腈耐油橡膠、
       氯丁橡膠
不銹鋼聚四氟乙烯

主要技術參數

型號公稱壓力
       PN(MPa)
試驗壓力Ps(MPa)  工作壓力
       P(MPa)
介質溫度
       (℃)
適用介質
殼體密封
H47X、H47H、H47X、
       H47H、H47Xf、HD47X
1.0  1.5  1.1  1.0  0-80℃  水、油品
       海水、污水
1.6  2.4  1.75  1.6
2.5  3.75  2.75  2.5

主要外形尺寸(法蘭連接尺寸:PNl0、16、25按JB/T79 94標準)

公稱通徑
       DN(mm)
尺 寸
L  H  B1  B2
200  230  550  540  600
250  250  630  600  700
300  270  690  650  740
350  290  780  710  800
400  310  860  770  870
450  330  910  830  920
500  350  980  900  1000



公稱通徑
       DN(mm)
尺 寸
L  H  B1  B2
600  390  1070  1090  1250
700  430  1220  1200  1360
800470  1320  1320  1480
900510  1430  1420  1580
1000  550  1550  1550  1700
1200  630  1800  1780  1950
1400  710  1980  2000  2175
