浮動式鑄鋼球閥

東鍋泵閥公司生產銷售的浮動式鑄鋼球閥啟閉件(球體)由閥桿帶動,并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質,亦可用于流體的調節與控制,其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力,特別適用于含纖維、微小固體顆料等介質。鑄鋼球閥一般分為手柄鑄鋼球閥,氣動鑄鋼球閥,電動鑄鋼球閥,鑄鐵球閥,不銹鋼球閥,全銅球閥等。 球閥的球體是浮動的,在介質壓力作用下,球體能產生一定的位移并緊壓在出口端的密封面上,保證出口端密封。 浮動球球閥的結構簡單,密封性好,但球體承受工作介質的載荷全部傳給了出口密封圈,因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構,廣泛用于中低壓球閥。

在線咨詢
021-66861950

浮動式鑄鋼球閥 介紹

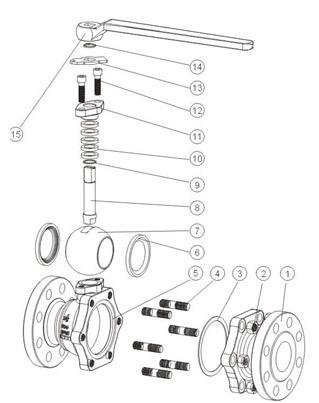

主要零件材質

序號零件名稱材質
GBASTM


1側閥體WCBA216-WCB
2螺母35A194-2H
3墊片柔性石墨+不銹鋼柔性石墨+不銹鋼
4螺柱35CrMoAA193-B7
5閥體WCBA216-WCB
6閥座PTFEPTFE
7球體25+ENPA105 + ENP
8閥桿1Cr13A182-F6a
9墊片PTFEPTFE
10填料柔性石墨柔性石墨
11填料壓蓋WCBA216-WCB
12螺釘35A194-2H
13定位片Q235A碳鋼
14擋圈65MnAISI 1566
15手柄KT330-08A47-667 235 10

注:

  • 抗硫型閥門該零件的材質為GB(1Cr18NI9+Ni.P)、ASTM(A182-304+Ni.P)

  • 抗硫型閥門該零件材質為GB(1Cr18NI9+Ni.P)、ASTM(A276-321)系列閥門

  • 主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。



尺寸及重量   PN1.6MPa CLASS 150 10K(JIS)


       DN
mm1520253240506580100125150200250
NPSIn1/23/4111/411/2221/23456810
150LB
       法蘭Flange
L108117127-165178190203229356394457-
1.6MPa
       法蘭Flange
L130140150165180200220250280320360400-
10K(JIS)
       法蘭Flange
L108117127-165178190203229365394457533
對焊
       Butt Welding
L1140152165-190216241282305381403419-
手動
       Hand –
       Operated
H596375-95107142152178252272342-
W130130160-230230350400500750750900-
Kg2.33.04.5-7.09.515.019.033.058.093.01600-
渦輪蝸
       桿傳動
       Worm Gear
       Operated
H----------292398-
W----------400600-
型號----------AB-
Kg----------180240-
氣動
       Air –
       Operating
H200204257-264340370389594646646781-
H1122126162-169209239258337437437537-
L1326326347-420426426590523610610885-
L2136136181-181257257257287378378530-
型號AG06AG09AG09-AG13AG13AG13AG13AW13AW17AW17AW20-
Kg6.16.38.1-14.116.63842.15395.3105.2207.8-
電動
       Electric
       Driving
H-----472486579595650739799-
H1-----377391484500500589649-
W-----190190190190400400400-
型號-----Q60-1Q60Q60-1Q60-1Q120-1Q120-1Q120-1
Kg-----2325607597162226-

尺寸及重量 PN2.5MPa 4.0MPa CLASS 30020K(JIS)

DNmm1520253240506580100125150200250
NPSIn1/23/4111/411/2221/23456810
300LB法蘭FlangeL140152165-190216241282305381403502-
2.5MPa法蘭FlangeL130140150-165180200220250320400400550-
4.0MPa法蘭FlangeL130140150160200220250280320400400550-
20K(JIS)法蘭FlangeL140152165-190216241283305381403502568
對焊Butt WeldingL1140152165-190216241282305381403502-
手動Hand –OperatedH596375-95167142152178252272342-
W130130160-230230350400500750750900-
Kg2.53.55.5-10.514.523.5305581118200-
渦輪蝸桿傳動Worm GearOperatedH----------292398-
W----------400600-
型號Type----------AB-
Kg----------220365-
氣動Air –OperatingH200204257-264340379452594646744920-
H1122126162-169209248295375437500615-
L1326326347-420426426590523610610885-
L2136136181-181257257257287378378530-
型號TypeAG06AG09AG09-AG13AG13AG13AG13AW13AW17AW17AW20-
Kg6.26.48.5-16.920.942.552.777.9107130220-
電動ElectricDrivingH-----472472579595650739799-
H1-----377391484500500589649-
W-----190190190190400400400-
型號Type-----Q60-1Q60Q60-1Q60-1Q120-1Q120-1Q120-1-
Kg-----23256075100170240-

尺寸及重量 PN6.4MPa 10.0MPa CLASS 400 600

DNmm1520253240506580100125150200
NPS1/23/43/4111/411/2221/234568
400LB法蘭FlangeL165190216-241292330356406(432)---
6.4MPa法蘭FlangeL165190216229241292330356432508559660
10.0MPa法蘭FlangeL165190216229241292330356432508559660
對焊Butt WeldingL1165190216-241292330356406(432)---
手動Hand –OperatedH596375-95167180198198---
W160160230-4004006506501050---
Kg6.5913-16.525305566---
渦輪蝸桿傳動Worm GearOperatedH-------292398---
W-------400600---
型號Type-------AB---
Kg-------7285---
氣動Air –OperatingH200204241-264340379452584---
H1122145146-169209248295375---
L1283283283-350590590523610---
L2136181181-181257257287378---
型號TypeAG09AG09AG09-AG09AG13AG13AG13AW17---
Kg6.56.89.3-17.833.645.159.381.2---
電動ElectricDrivingH-----472559599632---
H1-----377449449472---
W-----190190190190---
型號Type-----Q120-1Q120-1Q120-1Q120-1---
Kg-----25607590---
