堆焊連接固定式鑄鋼球閥

東鍋泵閥公司生產銷售的堆焊連接固定式鑄鋼球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

在線咨詢

021-66861950

堆焊連接固定式鑄鋼球閥介紹

技術規范

設計標準Design Standard	GB/T 12237 GB/T 19627	API 6D
結構長度Face to Face	GB/T 12221	API 6D ASME B16.10
法蘭尺寸Flanged Size	GB/T 9113 JB/T 79	ASME B16.5 ASME B16.47
檢查與實驗Test＆Inspection	JB/T 9092 GB/T 19627	API 598 API 6D

注： 1、系列閥門連接法蘭端尺寸可根據用戶要求設計制造
2、DN＞1000(40〞)閥門設計標準按《長輸管線閥門技術條件》

主要零件材質

序號 No	零件名稱 Part name	材質 Material
序號 No	零件名稱 Part name	GB	ASTM
1	左右體Bonnet	WCB	A216-WCB
2	螺柱Bolt	35CrMoA	A193-B7
3	螺母Nut	35	A194-2H
4	底蓋 Bottom Cover	25	A105
5	墊片 Gasket	柔性石墨+不銹鋼 Graphite + stainless steel	柔性石墨+不銹鋼 Graphite + stainless steel
6	下閥桿Stem	1Cr13	A182-F6a
7	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
8	墊片 Gasket	柔性石墨+不銹鋼 Graphite + stainless steel	柔性石墨+不銹鋼 Graphite + stainless steel
9	閥體Body	WCB	A216-WCB
10	排污堵頭 Blow down stopple	25	A105
11	注脂閥 Grease injection valve	組合件 Assembled	組合件 Assembled
12	彈簧Spring	60Si2Mn	InconelX-750
13	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
14	閥座Seat	25	A105
15	密封圈 Sealing ring	PTFE	PTFE
16	球體Ball	WCB+ENP	A216-WCB+ENP
17	上閥桿Stem	1Cr13	A182-F6a
18	鍵Key	45	AISI C 1045
19	填料墊 Packing seat	2Cr13	A276-420
20	填料 Packing	柔性石墨+不銹鋼 Graphite + stainless stee	柔性石墨+不銹鋼 Graphite + stainless stee
21	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
22	墊片 Gasket	柔性石墨+不銹鋼 Graphite + stainless stee	柔性石墨+不銹鋼 Graphite + stainless stee
23	閥蓋Cover	25	A105
24	O型圈〝O〞Ring	氟橡膠Viton	氟橡膠Viton
25	填料壓蓋Gland	WCB	A216-WCB
26	支架Yoke	WCB	A216-WCB
27	連接套 Connection set	45	AISI C 1045

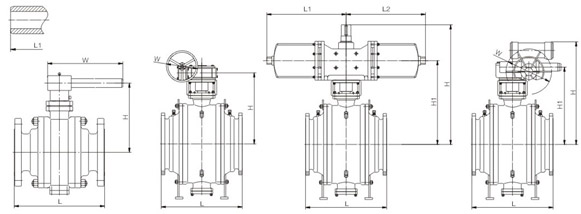

堆焊連接固定式鑄鋼球閥 Q(、6、7、8、9)4（6）7F(Y、N、P)

尺寸及重量 PN1.6MPa CLASS 150

DN	mm	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1050
NPS	In	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40	42
150LB 法蘭Flange	L	-	-	-	178	191	203	229	356	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1721	1829
1.6MPa 法蘭Flange	L	165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245	-	-	-	-
對焊 Butt Welding	L1	-	-	-	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1930	1689
手動 Hand – Operated	H	-	-	-	107	125	152	178	300	330	-	-	-	-	-	-	-	-	-	-	-	-	-
	W	-	-	-	230	400	400	450	700	750	-	-	-	-	-	-	-	-	-	-	-	-	-
	Kg	-	-	-	9.5	15	19	33	58	93	-	-	-	-	-	-	-	-	-	-	-	-	-
渦輪蝸桿傳動 Worm Gear Operated	H	-	-	-	-	-	-	-	-	-	398	495	580	625	670	698	840	1050	1100	1150	1230	1320	1480
	W	-	-	-	-	-	-	-	-	-	600	600	800	800	800	800	800	800	800	800	800	800	800
	型號Type	-	-	-	-	-	-	-	-	-	B	B	C	C	D	D	D	DA	DA	DB	DB	DC	DC
	Kg	-	-	-	-	-	-	-	-	-	160	180	240	390	510	750	1190	2600	3000	4490	7800	12560	14280
氣動 Air – Operating	H	-	-	-	269	379	398	479	552	666	804	839	972	1127	1459	1529	1559	1145	1160	1460	1540	1630	-
	H1	-	-	-	174	248	258	322	395	457	595	630	728	883	1154	1224	1294	915	930	1100	1180	1280	-
	L1	-	-	-	89	148	148	287	287	378	378	378	530	530	680	680	680	1455	1455	1665	1665	1960	-
	L2	-	-	-	181	257	257	287	287	278	378	378	530	530	680	680	680	1455	1455	1655	1665	1960	-
	型號Type	-	-	-	AG09	AG13	AG13	AW13	AW13	AW17	AW17	AW17	AW20	AW20	AW28	AW28	AW28	C1-355	C1-355	C2-490	C2-490	C3-600	-
	Kg		-	-	16.6	38	42.1	53	95.3	105.2	207.8	255	409	518	838	1067	1295	2330	3200	4750	8200	13200	-
電動 Electric Driving	H	-	-	-	-	-	-	-	-	554	600	652	761	771	831	921	943	1123	1218	1328	1686	1925	2105
	H1	-	-	-	-	-	-	-	-	337	382	435	480	520	580	670	770	850	945	1055	1130	1240	1420
	W	-	-	-	-	-	-	-	-	200	200	200	280	280	280	305	305	305	400	400	460	460	600
	型號Type	-	-	-	-	-	-	-	-	SMC-04 +H0BC	SMC-04 +H0BC	SMC-04 +H1BC	SMC-04 +H1BC	SMC-03 +H2BC	SMC-03 +H2BC	SMC-00 +H3BC	SMC-00 +H3BC	SMC-0 +H4BC	SMC-0 +H4BC	SMC-1 +H5BC	SMC-2 +H6BC	SMC-3 +H6BC	SMC-3 +H7BC
	Kg	-	-	-	-	-	-	-	-	127	210	270	420	535	862	1100	1350	2420	3410	5120	9100	14100	15200

堆焊連接固定式鑄鋼球閥 Q(、6、7、8、9)4（6）7F(Y、N、P)

尺寸及重量 PN2.5、4.0MPa CLASS 300

DN	mm	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1050
NPS	In	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40	42
300LB 法蘭Flange	L	-	-	-	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	1524	1727	2083	2050
2.5MPa 法蘭Flange	L	165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	1524	1727	2083	2050
4.0MPa 法蘭Flange	L	165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	1524	1727	2083	2050
對焊 Butt Welding	L1	-	-	-	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	-	-	-	-
手動 Hand – Operated	H	-	-	-	107	125	152	178	300	330	-	-	-	-	-	-	-	-	-	-	-	-	-
	W	-	-	-	230	400	400	600	700	800	-	-	-	-	-	-	-	-	-	-	-	-	-
	Kg	-	-	-	20.9	42.5	52.9	92	145	182	-	-	-	-	-	-	-	-	-	-	-	-	-
渦輪蝸桿傳動 Worm Gear Operated	H	-	-	-	-	-	-	-	-	-	398	495	580	625	670	698	840	1050	1100	1150	1230	1320	1480
	W	-	-	-	-	-	-	-	-	-	600	600	800	800	800	800	800	800	800	800	800	800	800
	型號Type	-	-	-	-	-	-	-	-	-	B	B	C	C	D	D	DA	DB	DC	DC	DD	DD	DD
	Kg	-	-	-	-	-	-	-	-	-	278	500	733	1029	1418	1592	2195	3460	5770	7932	10093	13775	16105
氣動 Air – Operating	H	-	-	-	269	379	452	579	595	595	736	942	994	1188	1280	1480	1554	1380	1430	1749	1540	1630	-
	H1	-	-	-	209	248	295	322	286	286	527	698	750	883	975	1080	1154	930	980	1149	1180	1280	-
	L1	-	-	-	148	148	287	287	378	378	378	530	530	680	680	680	1455	1455	1665	1665	1960	1960	-
	L2	-	-	-	181	257	287	287	378	378	378	530	530	680	680	680	1455	1455	1665	1665	1960	1960	-
	型號Type	-	-	-	AG13	AG13	AW13	AW13	AW17	AW17	AW17	AW20	AW20	AW28	AW28	AW28	C1-355	C1-355	C2-490	C2-490	C3-600	C3-600	-
	Kg		-	-	20.9	42.5	52.7	77.9	107	130	220	280	450	570	920	1140	1360	2450	3360	5800	7900	10200	-
電動 Electric Driving	H	-	-	-	-	-	-	-	-	554	600	652	761	771	831	921	943	1123	1218	1328	1696	1925	2105
	H1	-	-	-	-	-	-	-	-	337	382	435	480	520	580	670	770	850	945	1055	1130	1240	1420
	W	-	-	-	-	-	-	-	-	200	200	200	280	280	280	305	305	305	400	400	460	460	600
	型號Type	-	-	-	-	-	-	-	-	SMC-04 +H0BC	SMC-04 +H1BC	SMC-04 +H1BC	SMC-03 +H2BC	SMC-03 +H2BC	SMC-00 +H3BC	SMC-00 +H3BC	SMC-0 +H4BC	SMC-0 +H4BC	SMC-1 +H5BC	SMC-2 +H6BC	SMC-2 +H6BC	SMC-3 +H6BC	SMC-3 +H7BC
	Kg	-	-	-	-	-	-	-	-	142	240	320	475	590	1050	1200	1470	2520	3720	6250	8300	1121	1620

堆焊連接固定式鑄鋼球閥 Q(、6、7、8、9)4（6）7F(Y、N、P)

堆焊連接固定式鑄鋼球閥尺寸及重量 CLASS400

DN	mm	50	65	80	100	150	200	250	300	350	400	500	600	700	800	900	1000	1050	1200	1400	1500
NPS	In	2	21/2	3	4	6	8	10	12	14	16	20	24	28	32	36	40	42	48	56	60
400LB 法蘭Flange	L	292	330	356	406	495	597	673	762	826	902	1054	1232	1397	1651	1880	2300	2057	2400	2400	2700
6.4MPa 法蘭Flange	L	292		356	406	495	597	673	762	826	902	1054	1232	1397	-	-	-	-	-	-	-
對焊 Butt Welding	L1	292	330	356	406	495	597	673	762	826	902	1054	1232	1397	1651	1880	2300	2050	2180	2300	2400
手動 Hand – Operated	H	108	155	197	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	W	230	400	400	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Kg	25	45	60	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
渦輪蝸桿傳動 Worm Gear Operated	H	-	-	-	235	300	374	445	512	550	615	810	1050	1100	1180	1274	1366	1540	1680	1840	1915
	W	-	-	-	600	600	800	800	800	800	800	800	800	800	800	800	800	1000	1000	1000	1000
	型號Type	-	-	-	B	C	C	C	D	D	DA	DB	DC	DD	DD	DH	DH	DJ	DJ	DK	DK
	Kg	-	-	-	66	145	250	540	780	1000	1300	3400	5000	6520	8350	11250	14100	72500	29500	42100	62500
氣動 Air – Operating	H	269	-	519	636	728	839	1014	1120	1225	1480	1480	1365	1430	-	-	-	-	-	-	-
	H1	209	-	295	322	386	527	698	750	883	1080	1080	915	980	-	-	-	-	-	-	-
	L1	148	-	287	287	378	378	530	530	680	680	680	1665	1665	-	-	-	-	-	-	-
	L2	257	-	287	287	378	378	530	530	680	680	680	1665	1665	-	-	-	-	-	-	-
	型號Type	AG13	-	AW13	AW13	AW17	AW20	AW20	AW28	AW28	C1-355	C1-355	C2-490	C2-490	-	-	-	-			-
	Kg	33.6	-	55.3	81.2	133.6	236.6	480	760	1050	1400	2300	3600	5200	-	-	-	-	-	-	-
電動 Electric Driving	H	-	-	-	-	554	600	652	761	771	831	943	1123	1218	1328	1815	1925	2164	2324	2474	2544
	H1	-	-	-	-	337	382	480	520	594	632	770	850	945	1055	1130	1240	1440	1660	1750	1820
	W	-	-	-	-	200	200	200	280	280	280	305	305	460	460	600	600	600	600	600	600
	型號Type	-	-	-	-	SMC-04+H1BC	SMC-04+H1BC	SMC-03+H2BC	SMC-00+H3BC	SMC-00+H3BC	SMC-0+H4BC	SMC-1+H5BC	SMC-3+H6BC	SMC-3+H6BC	SMC-3+H7BC	SMC-4+H7BC	SMC-4+H7BC	SMC-5+H6BC	SMC-5+H7BC	SMC-5+H7BC	SMC-5+H7BC
	Kg	-	-	-	-	154	240	495	793	1125	1610	2410	3750	5540	7900	12500	15300	18100	31000	45000	65200

堆焊連接固定式鑄鋼球閥 Q(6、7、8、9)4（6）7F(Y、N、P)

尺寸及重量 PN10.0MPa CLASS600

DN	mm	50	65	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000	1050	1200	1400	1500
NPS	In	2	21/2	3	4	6	8	10	12	14	16	18	20	24	28	32	36	40	42	48	56	60
600LB 法蘭Flange	L	292	330	356	432	559	660	787	838	898	991	1092	1194	1397	1549	1778	2083	2337	2100	2400	2400	2700
10.0MPa 法蘭Flange	L	292	330	356	432	559	660	787	838	898	991	1092	1194	1397	1549	-	-	-	-	-	-	-
對焊 Butt Welding	L1	292	330	356	432	559	660	787	838	898	991	1092	1194	1397	1549	1778	2083	2337	2050	2180	2300	2400
手動 Hand – Operated	H	108	155	197	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	W	400	650	650	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Kg	31	54	62	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
渦輪蝸桿傳動 Worm Gear Operated	H	-	-	-	235	300	374	445	512	550	615	750	810	1050	1180	1250	1315	1420	1540	1680	1840	1915
	W	-	-	-	600	600	800	800	800	800	800	800	800	800	800	800	800	800	1000	1000	1000	1000
	型號Type	-	-	-	B	C	C	D	D	DA	DA	DB	DC	DD	DH	DH	DH	DH	DJ	DJ	DK	DK
	Kg	-	-	-	113	253	485	758	1067	1083	1525	2095	2638	4736	6758	9138	13298	18335	21356	31195	47483	65200
氣動 Air – Operating	H	269	-	519	636	728	839	1014	1120	1224	1374	-	1490	1615	1760	-	-	-	-	-	-	-
	H1	209	-	295	479	519	595	770	810	1004	1154	-	1210	1335	1410	-	-	-	-	-	-	-
	L1	148	-	987	287	378	530	530	680	1445	1445	-	1665	1665	1960	-	-	-	-	-	-	-
	L2	257	-	287	287	378	530	530	680	1445	1445	-	1665	1665	1960	-	-	-	-	-	-	-
	型號Type	AG13	-	AW13	AW13	AW17	AW20	AW20	AW28	C1-355	C1-355		C2-490	C2-490	C3-600	-	-	-	-	-	-	-
	Kg	225	-	325	656	927	1350	1660	1820	2130	2550	-	3500	5300	6800	-	-	-	-	-	-	-
電動 Electric Driving	H	-		-	-	600	652	761	771	831	921	943	1123	1218	1328	1458	1855	1960	2164	2324	2474	2544
	H1	-	-	-	-	382	480	520	594	632	670	770	850	945	1055	1135	1170	1285	1440	1660	1750	1820
	W	-	-	-	-	200	200	280	280	280	305	305	305	400	400	600	600	600	600	600	600	600
	型號Type	-	-	-	-	SMC-04+H1BC	SMC-03+H2BC	SMC-00+H3BC	SMC-00+H3BC	SMC-0+H4BC	SMC-0+H4BC	SMC-1+H5BC	SMC-3+H6BC	SMC-3+H6BC	SMC-4+H7BC	SMC-4+H7BC	SMC-4+H7BC	SMC-4+H7BC	SMC-5+H7BC	SMC-5+H7BC	SMC-5+H7BC	SMC-5+H7BC
	Kg	-	-	-	-	930	1410	1620	1910	2200	2600	2950	3620	5410	6920	10000	13420	18450	22300	32000	48000	66200

堆焊連接固定式鑄鋼球閥 Q(、6、7、8、9)4（6）7F(Y、N、P)

堆焊連接固定式鑄鋼球閥尺寸及重量 PN15.0MPa CLASS900

DN	mm	50	65	80	100	150	200	250	300	350	400	450	500	600	750	800	900	1000	1200
NPS	In	2	21/2	3	4	6	8	10	12	14	16	18	20	24	30	32	36	40	48
900LB 法蘭Flange	L	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549	1780	2050	2050	2180	2600
對焊 Butt Welding	L1	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549	1700	1780	1960	2100	2376
手動 Hand – Operated	H	217	241	259	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	W	650	650	650	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Kg	48	55	85	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
渦輪蝸桿傳動 Worm Gear Operated	H	-	-	-	297	364	394	502	572	675	762	866	894	965	1210	1290	1360	1480	1630
	W	-	-	-	600	800	800	800	800	800	800	800	800	800	800	1000	1000	1000	1000
	型號Type	-	-	-	B	-	C	D	D	DA	DB	DC	DD	DH	DH	DJ	DJ	DK	DK
	Kg	-	-	-	145	360	580	1010	1510	1450	2150	2820	4200	6800	10180	11820	18900	21500	47500
氣動 Air – Operating	H	519	-	728	842	1014	1120	1124	1374	1490	1615	1760	1760	1760	-	-	-	-	-
	H1	295	-	519	595	770	815	1004	1154	1210	1335	1410	1410	1410	-	-	-	-	-
	L1	287	-	378	530	530	680	1455	1455	1665	1665	1960	1960	1960	-	-	-	-	-
	L2	287	-	378	530	530	680	1455	1455	1665	1665	1960	1960	1960	-	-	-	-	-
	型號Type	AW17	-	AW17	AW20	AW20	AW28	AW28	C1-355	C1-355	C2-490	C2-490	C2-490	C3-600	-	-	-	-	-
	Kg	340	-	520	760	1120	1420	1780	2050	2350	3150	3840	4580	6200	-	-	-	-	-
電動 Electric Driving	H	-	-	-	600	761	771	831	921	943	1123	1218	1328	1458	1904	1984	2054	2174	2274
	H1	-	-	-	382	520	594	632	670	770	850	945	1055	1135	1180	1260	1330	1450	1560
	W	-	-	-	200	280	280	280	305	305	305	400	400	600	600	600	600	600	600
	型號Type	-	-	-	SMC-04+H1BC	SMC-00+H3BC	SMC-00+H3BC	SMC-0+H4BC	SMC-0+H4BC	SMC-1+H5BC	SMC-3+H6BC	SMC-3+H6BC	SMC-4+H7BC	SMC-4+H7BC	SMC-5+H7BC	SMC-5+H7BC	SMC-5+H7BC	SMC-5+H7BC	SMC-5+H7BC
	Kg	-	-	-	780	1110	1410	1820	2150	2400	3210	3950	4620	6320	10200	11000	17920	22500	47800

堆焊連接固定式鑄鋼球閥 Q(3、6、7、8、9)4（6）7F(Y、N、P)

堆焊連接固定式鑄鋼球閥尺寸及重量 PN25.0MPa CLASS1500

DN	mm	50	65	80	100	150	200	250	300	350	400	450	500	600
NPS	In	2	21/2	3	4	6	8	10	12	14	16	18	20	24
法蘭Flange	L	368	419	470	546	705	832	991	1130	1257	1384	1537	1664	2043
對焊 Butt Welding	L1	368	419	470	546	705	832	991	1130	1257	1384	1537	1664	2043
手動 Hand – Operated	H	217	241	259	-	-	-	-	-	-	-	-	-	-
	W	650	650	650	-	-	-	-	-	-	-	-	-	-
	Kg	45	56	82	-	-	-	-	-	-	-	-	-	-
渦輪蝸桿傳動 Worm Gear Operated	H	217	241	259	297	364	475	578	696	761	831	900	950	1080
	W	600	600	600	600	800	800	800	800	800	800	800	800	800
	型號Type	A	A	B	B	C	D	D	DA	DB	DC	DD	DH	DH
	Kg	50	72	97	198	480	820	1500	2250	2850	4070	6195	9075	14280
氣動 Air – Operating	H	519	728	842	1014	1120	1124	1374	1490	1615	1760	1760	1760	-
	H1	295	519	595	770	815	1004	1154	1210	1335	1410	1410	1410	-
	L1	287	378	530	530	680	1455	1455	1665	1665	1960	1960	1960	-
	L2	287	378	530	530	680	1455	1455	1665	1665	1960	1960	1960	-
	型號Type	AW17	AW17	AW17	AW20	AW28	AW28	C1-355	C1-355	C2-490	C2-490	C2-490	C3-600	-
	Kg	345	425	560	820	1150	1480	1890	2150	2430	3220	3990	4950	-
電動 Electric Driving	H	-	-	652	761	771	831	921	943	1123	1218	1328	1458	--
	H1	-	-	480	520	594	632	670	770	850	945	1055	1135	-
	W	-	-	200	280	280	280	305	305	305	400	400	600	-
	型號Type	-	-	SMC-04+H1BC	SMC-04+H1BC	SMC-00+H3BC	SMC-00+H3BC	SMC-0+H4BC	SMC-0+H4BC	SMC-1+H5BC	SMC-3+H6BC	SMC-3+H6BC	SMC-3+H6BC	SMC-4+H7BC
	Kg	-	-	625	810	1150	1450	1890	2165	2440	3280	4150	5120	-
