500X泄壓閥

500x泄壓閥(500x持壓閥)主要用于消防或其他供水系統中,以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘消除裝置.并且閥門控制系統的進口處裝有一個自清潔濾網,利用流體特性,使比重較大、直徑較大的懸浮顆粒不會進入控制系統.確保系統循環暢通無阻,使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長適用于600口徑以下的管道。

在線咨詢
021-66861950

500X泄壓閥 介紹

適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構特點和用途

500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,可維持供水路壓力在設定的安全值之下;做持壓閥用,可維持主閥上游水壓在設定值之上,保持主閥上游供水壓力。 本產品利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。 本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

工作原理

  1. 泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。

  2. 持壓閥:當泄壓/持壓導閥調整為持壓狀態時,只要主閥進口水壓低于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。當主閥上游供水壓力超過導閥設定壓力時,持壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵?lián)Q下。

主要技術參數

公稱壓(Mpa)殼體試驗壓力(MPa)密封試驗壓力(MPa)適用介質介質溫度(℃)
1.01.51.10-80
1.62.41.76
2.53.752.75

主要零件材料

閥體 閥蓋WCB
閥座 閥盤銅合金
密封圈 O型圈丁腈橡膠
閥桿2Cr13
彈簧50CrVA
針型閥銅合金
球閥銅合金
浮球閥銅合金
微型過濾器不銹鋼

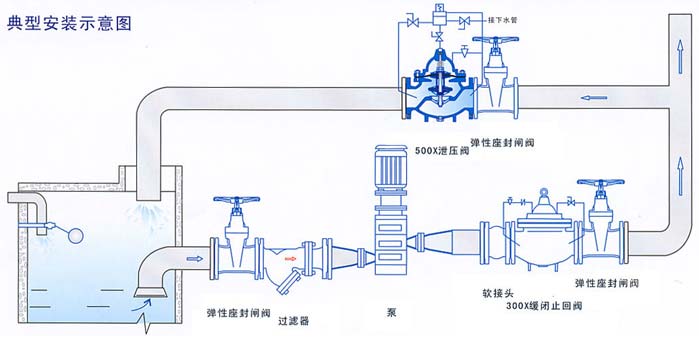

安裝示意圖

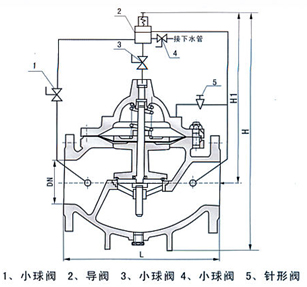

主要外形連接尺寸

DN20253240506580100125150200250300350400450
L150160180200203216241292330356495622698787914978
H146346346351651652053759665370980585595399010301030
H557557557610610625642750808864113511851325138514451445
