HS41X防污隔斷閥

HS41x防污隔斷閥,是一種安裝在各類管路系統中用于嚴格阻止介質倒流,保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成,密封嚴密,確保介質無一點回流,安全可靠,使用壽命長。

在線咨詢
021-66861950

HS41X防污隔斷閥 介紹

應用范圍

當前水力控制閥用于高層建筑的供水系統,消防用水系統,空調制水系統,市政供水管道系統等,防止不潔凈水倒流入主管的現象發生。

技術特點
     雙止回閥設計為一體,結構尺寸小,重量輕,安裝維護方便。
     閥體采用流線型,阻力損失小,節約能源。
     雙止回閥與安全泄水閥的組合能徹底防止任何工況條件下的倒流污染。
     各活動部件都采用不銹、耐磨材料,使用壽命長。
     技術參數:
     1、壓力范圍:1.0MPa ~1.6MPa
     2、適用介質:清水
   3、適用溫度:0~80℃

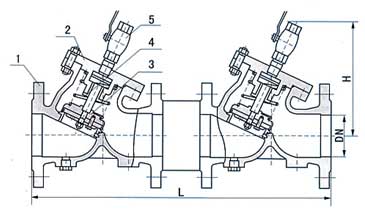

HS41X防污隔斷閥結構圖

主要零部件材料

序號零部件名稱材質
1閥體鑄鐵、球墨鑄鐵镕鋼
2閥蓋鑄鐵球墨鑄鐵鑄鋼
3閥盤球墨鑄鐵
4彈簧不銹鋼、鉻釩鋼
5放污閥黃銅

主要技術參數

公稱壓力:1.0~2.5MPa
 公稱通徑:50~600mm
 適用介質:水
 適用溫度:0~80℃
 法蘭標準:GB/T l7241.6 GB/T 9113
 試驗標準:GB/T13927 API1598

主要連接外型尺寸

DN506580100125150200250300350400450500600
L45848255165373597310081186134015051670188619862318
H2102352643083564005035957057059059109211210
