Z45X暗桿彈性座封閘閥

暗桿彈性座封閘閥,利用閘閥整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良、漏水和生銹的現象,更有效有節約安裝空間。此暗桿彈性座封閘閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡]、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

在線咨詢
021-66861950

Z45X暗桿彈性座封閘閥 介紹

適用范圍

當前暗桿彈性座封閘閥,水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

主要技術參數

  • 公稱壓力:1.0~2.5MPa

  • 公稱通徑:50~400mm

  • 工作溫度:0~120℃

  • 適用介質:水、油、氣等

  • 法蘭標準:GB/T17241.6GB9113

  • 試驗標準:GB13927API598

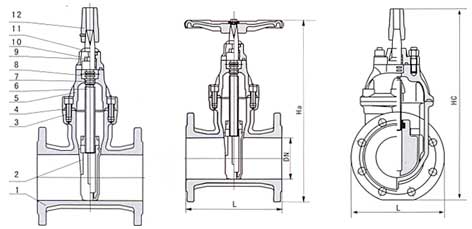

結構示意圖


主要零部件材料

NO零件名稱材質
1閥體灰鑄鐵、球墨鑄鐵、鑄鋼
2閘板球墨鐵鐵外覆三元乙丙或丁腈橡膠
3內六角螺栓碳化處理
4密封圈丁腈橡膠、三元乙丙
5閥蓋灰鑄鐵、球墨鑄鐵、鑄鋼
6閥桿不銹鋼
7“O”形密封圈丁睛橡膠、三元乙丙
8止推軸承錫青鋼
9螺栓不銹鋼
10壓蓋球墨鑄鐵、鑄鋼
11防塵罩丁腈橡膠
12手輪(傳動帽)鑄鐵

主要連接外型尺寸

DN506580100125150200250300350400450500600
L178190203229254267292330356381406432457508
Hmin(全關)31333237242449756268083794810101220128014801665
Hmax(全開)35537541547654060072087599010501245131015601750
