PLVE偏心半球面襯膠旋塞閥

PLVE偏心半球面襯膠旋塞閥是本公司引進國際最新的設計理念和工藝技術自主開發研制的新產品，擁有自主產權。偏心半球面襯膠旋塞閥采用半球面結構，能有效地清除介質中的沉積顆粒。偏心結構使閥門的開啟過程中閥座與球瓣速脫離，延長密封副使用壽命。密封面采用噴涂耐磨鎳合金，提高使用壽命。偏心半球面襯膠旋塞閥適用于電廠、冶金、水泥、造紙等行業中的煤粉、灰渣、紙業等物料的輸送管線。

在線咨詢

021-66861950

PLVE偏心半球面襯膠旋塞閥介紹

適用范圍

當前PLVE偏心半球面襯膠旋塞閥，水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

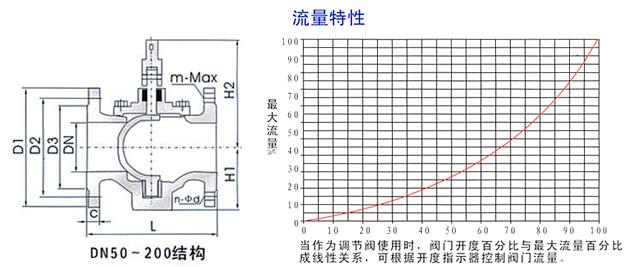

結構示意圖及流量特性

主要零部件材料

閥體、閥蓋、壓蓋	旋塞	閥座	軸承	閥瓣
球鐵、灰鐵、碳鋼	球鐵、灰鐵、碳鋼	不銹鋼、碳鋼+NBR	銅	不銹鋼、碳鋼+NBR

主要技術參數

公稱通徑DN：50-800mm
公稱壓力PN：1.0MPa
工作溫度：-19℃-425℃
適用介質：水、油、污水、含顆粒介質液體等
驅動方式：手動、電動、氣動

主要連接外型尺寸

DN	D1	D2	D3	C	n-d	m-M×n	L	H1
50	165	125	99	19	4-Φ19	-	178	84
65	185	145	118	19	4-Φ19	-	190	93
80	200	160	132	19	4-Φ19	4-M16通孔	203	109
100	220	180	156	19	8-Φ19	-	229	128
125	250	210	184	19	8-Φ19	-	254	128
150	285	240	211	21	4-Φ23	4-M20通孔	267	165
200	340	295	266	21	4-Φ23	4-M20通孔	292	198
250	395	350	319	24	8-Φ23	4-M20深 30	330	249
300	445	400	370	25	8-Φ23	4-M20深 30	356	290
350	505	460	429	26	12-Φ23	4-M20深 30	432	330
400	565	5815	480	28	12-Φ29	4-M24深 36	450	355
450	615	565	530	28	16-Φ28	8-M24深 36	450	355
500	670	620	582	29	12-Φ28	8-M27深 36	660	427
600	780	725	682	30	12-Φ31	8-M27深 40	762	567
700	895	840	794	32.5	16-Φ31	8-M27深 40	865	633
800	1015	950	901	35	16-Φ34	8-M30深 45	965	633
