Z45X,Z945X大口徑彈性座封閘閥

大口徑彈性座封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕,幾何尺寸精確的特點,閘板具有互換的功能,加裝螺旋傘齒輪省力機構,一人可非常輕松自如地開關,也可根據用戶的要求加裝開閉指示柱,或電動、氣動執行機構。密封、防銹功能極佳,安全可靠,使用壽命長??闪⑹脚P式安裝,此大口徑彈性座封閘閥廣泛用于給排水系統、污水處理系統、市政建設及礦山、治金、電廠等行業。

在線咨詢
021-66861950

Z45X,Z945X大口徑彈性座封閘閥 介紹

主要技術參數

  • 公稱壓力:1.0~2.5MPa

  • 公稱通徑:500~1200mm

  • 工作溫度:0~120℃

  • 適用介質:水、油、氣等

  • 法蘭標準:GB/T17241.6GB9113

  • 試驗標準:GB13927API598

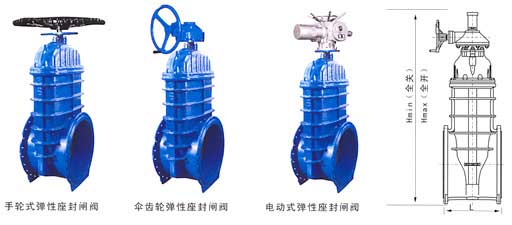

結構示意圖


主要零部件材料

NO.零件名稱材質
1閥體灰鑄鐵、球墨鑄鐵、鑄鋼
2閘板球墨鑄鐵外覆三元乙丙或丁腈橡膠
3內六角螺栓碳化處理
4密封圈三元乙丙或丁腈橡膠
5閥蓋灰鑄鐵、球墨球鐵、鑄鋼
6閥桿不銹鋼
7“O”形密封圈丁腈橡膠
8止推軸承錫青銅
9螺栓碳鋼、合金鋼
10壓蓋球墨鑄鐵、鑄鋼
11防塵罩丁腈橡膠
12手輪可鍛鑄鐵

主要連接外型尺寸

DN50060070080090010001200
L457508660720780840960
Hmin(全關)1480166522002800280030003000
Hmax(全開)165190023502950295031503150
H(電動)電動裝置可由用戶指定
